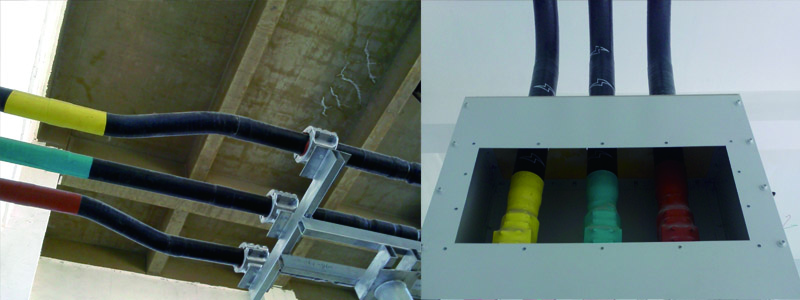

電容式絕緣母線，實質就是利用銅管、銅棒（或鋁棒、鋁合金管）作為導體、外敷絕緣的一種母線產品。在國外被稱之為“圓型電纜”。

目前在國內該產品還屬于一個新興行業，在工業、城市中心地帶建設變電所（尤其是110KV等級）對提高本地區的供電能力和可靠性是十分必要的，它從很大程度上滿足了工業、城市中心地區負荷快速增長及對供電高可靠性的要求，也解決了從外部向工業、城市中心地區供電需占用大量線路走廊的問題，保證了工業、城市經濟的順利發展。目前110kV工業、城市變電所低壓（直供用戶）側均采用10kV電壓等級，隨著主變?nèi)萘康募哟螅儔浩?0kV和35KV進線側的額定電流不斷加大（超過3000A）。

根據以往工程經驗，矩形母線在技術上和結構上很難滿足大電流母線發熱和短路電動力的要求，由此引起附加損耗、集膚效應系數增大，造成截流能力的下降、電流分布不均勻。尤其是單臺主變?nèi)萘繛?80MVA及以上時，主變10kV出線側不僅有母線橋本身的電動力問題、發熱問題，還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、基礎內的鋼筋在電磁場中感應渦流引起的發熱問題。一旦母線短路，敞露母線、支柱絕緣子、變壓器繞組都遭受損傷，影響變電站的安全運行、供電的可靠性。為了解決上述問題，我公司開發設計了電容式絕緣母線，用以替代矩形母線，改善母線材料的性能，提高母線機械強度，防止人身觸及帶電母線及金屬物落到母線上產生相間短路等，并在實際工程中得到應用，獲得了較好的效果。為變電站的安全運行、提高供電可靠性、降低損耗起到了積極的作用。
